產品說明：

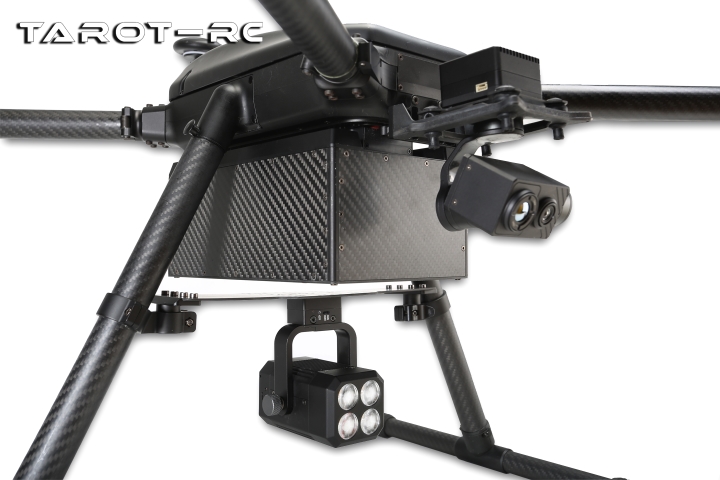

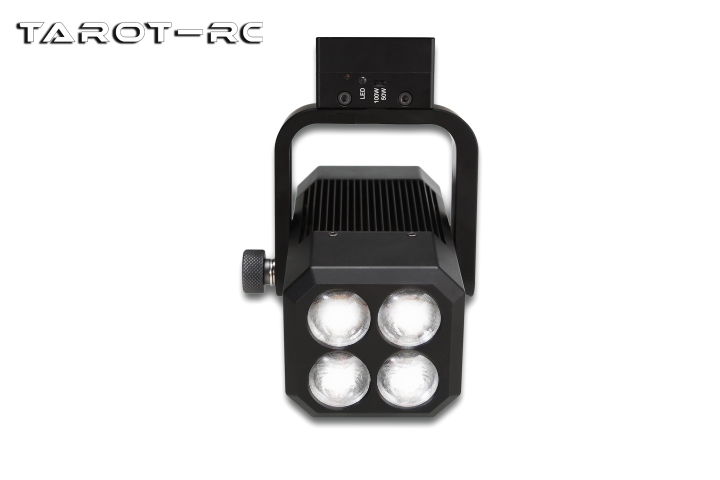

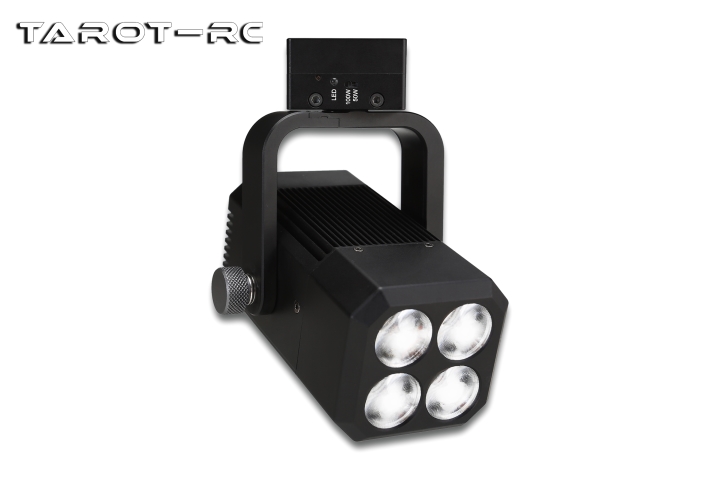

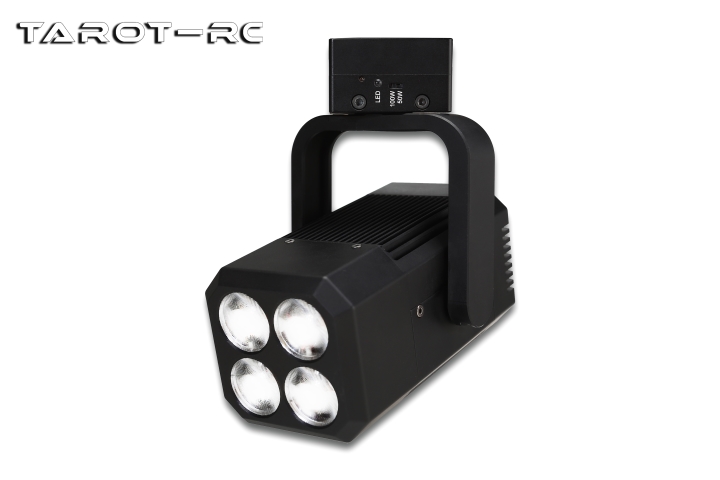

      Tarot出品的無級探照燈,采用四燈珠組件,照射角度35度,在最大功率100W工作時可達14000Lux亮度,50米距離的光斑中心照度值達17Lux；在50米的照射高度下有效照射面積達910平方米。此款探照燈支持無級調光、爆閃，整體采用超輕量設計，重量357g，定位于24.6mm*31.2mm的安裝孔diy安裝，方便快捷的兩軸角度手動調節。可滿足夜晚巡查、警告驅離、方位指示、電力巡線、搜索救援等夜間作業需求。

產品參數：

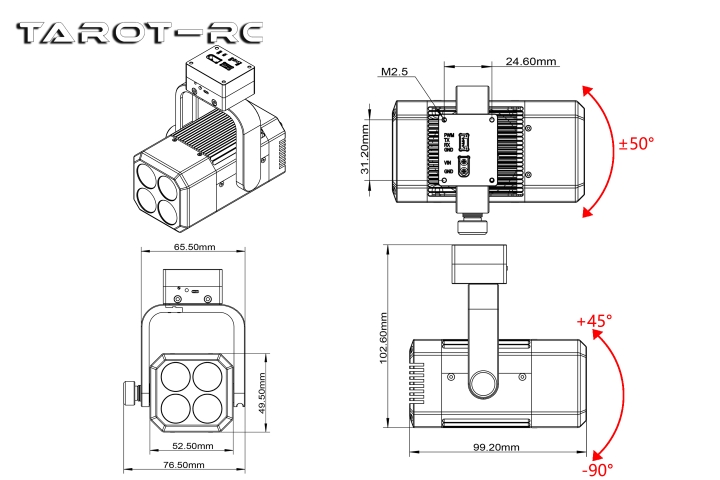

尺寸：99.2*102.6*76.5mm

FOV：35°

供電電壓：DC 15-55V

LED功率：50W/100W可調

光通量：14000Lux±3%(功率：100W)

光效：140lux/W(功率：100W)

探照面積：910㎡(距離：50m)

中心光照度：17Lux(功率：100W；距離：50m)

支持模式：常亮/無極調光、爆閃/無極調光

散熱方式：主動散熱(帶風扇)

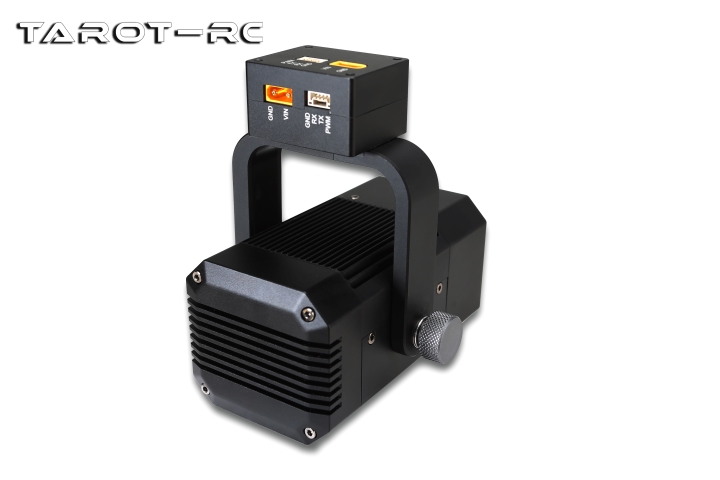

控制方式：PWM、UART、電位器

安裝孔：24.6mm*31.2mm(M2.5*4)

出線方式：橫出/豎出

安裝方式：支持兩軸角度手動調節(指向軸+俯仰軸)

調節角度：指向軸±50°；俯仰軸-90°~45°

產品操作說明及探照燈工作情況：

注：本產品支持PWM、UART、電位器信號控制，以下以PWM信號控制來做操作說明，

PWM遙控舵機信號解析(描述以解析出來后的結果假設為0-100%的行程量)

1：當PWM信號值區間保持在40-60%行程時，探照燈關燈；

2：當PWM信號值區間在39-0%行程時，探照燈無級調光常亮(39%最暗，0%最亮)；

3：當PWM信號值區間在61-100%行程時，探照燈無極調光爆閃(61%最暗，100%最亮)。

注意事項：

1.探照燈帶主動散熱風扇，通電即會啟動風扇怠速轉動，之后轉速隨溫度的升高而逐步加速；

2.為了讓探照燈有足夠的外部被動散熱條件，請安裝在無人機槳葉旋轉風能吹到的位置；

3.探照燈機身溫度隨功率增大而逐漸增加，請勿用手直接碰觸探照燈機身，以免燙傷。

包裝清單：

探照燈(357g) ×1

配線包 ×1
